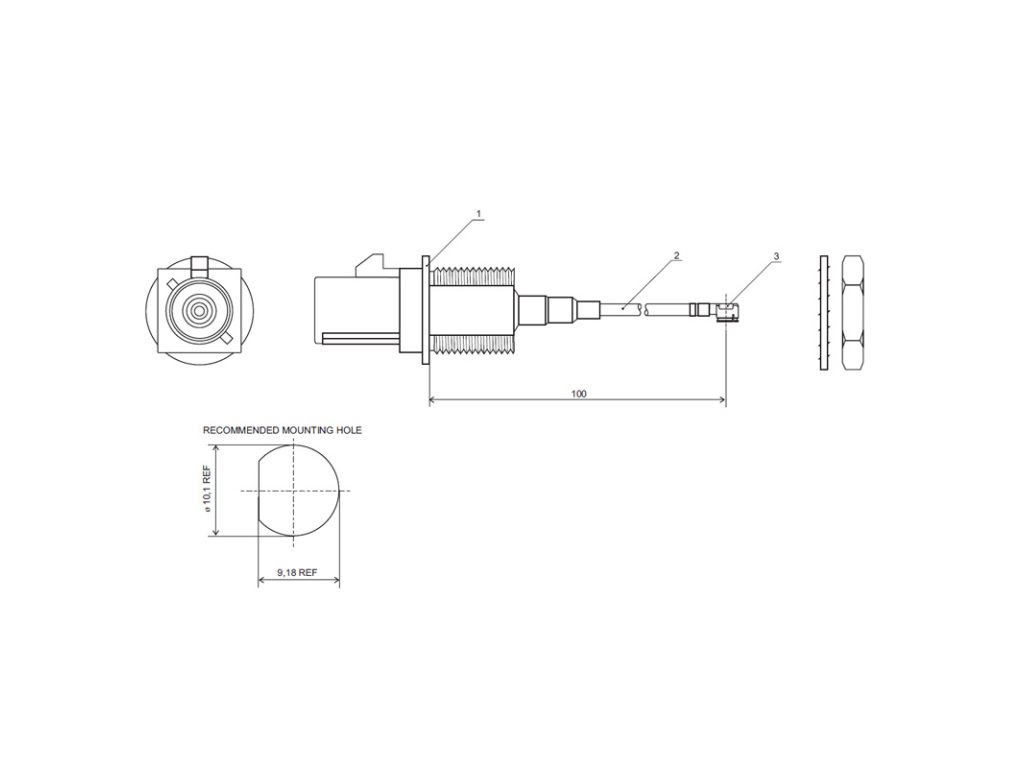

HF Kabeladapter U.FL(f) - FAKRA(m) C Schraubverbindung, LP-088, 10cm

Detaillierte Produktbeschreibung

Typische Eigenschaften:

HF Kabeladapter (Pigtail) der Reihe U.FL(f)–FAKRA(m) C mit Schraubverbindung, Kabel der Serie LP-088, Kabellänge ist 10 cm und der Durchmesser ist 1,37 mm. Die Frequenzbereiche sind 0-6 GHz für den U.FL-Stecker und 0-6 GHz für den FAKRA-Stecker.

Das Anschließen und Trennen der U.FL- und FAKRA-Stecker ist einfach, die Garantie beträgt 30 Zyklen aufgrund der geringen Größe und Stärke des U.FL-Steckers. Der FAKRA-Steckverbinder ist für bis zu 100 garantierte Verbindungs-/Trennungszyklen ausgelegt.

Kabeladapter (Pigtails) werden als Verlängerungen zum Anschluss von z.B. 2G/3G/LTE/Wi-Fi/GPS-Antennen an verschiedene DPS, Module, Mini-PCI-Karten etc. verwendet.

Parameter:

• Kabeltyp: LP-088
• Kabel-Außendurchmesser: 1,37 mm
• Kabellänge: 10 cm
• A-Stecker: FAKRA - C(m)
• B-Stecker: U.FL-LP-088
• Zertifizierung: RoHS

A-Stecker – FAKRA-Stecker

Verwendung:

Fakra-Steckverbinder sind in ein Kunststoffgehäuse eingebettet. Diese Gehäuse sind zur einfachen Identifizierung in 14 verschiedenen Farben erhältlich. Der charakteristische Wellenwiderstand des Steckverbinders beträgt 50 Ohm, der Arbeitsfrequenzbereich liegt bei bis zu 6 GHz, die Arbeitstemperatur reicht von -40°C bis 105 °C. Am häufigsten werden Fakra-Steckverbinder in der Automobilindustrie verwendet, z. B. zum Anschluss von Antennen, Radios und Navigationssystemen. Sie sind auch in M2M- und IoT-Geräten weit verbreitet. Das Verbinden und Trennen von Fakra-Steckern ist einfach, die Garantie beträgt bis zu 100 Zyklen.

Vorteile:

• Geringe Einfügungsdämpfung
• Niedriges VSWR
• Hoher Frequenzbereich

Eigenschaften:

• Frequenzbereich: bis zu 6 GHz
• Wellenwiderstand: 50 Ohm
• MAX. VSWR: < 1.5:1
• Garantierte Anzahl von FAKRA-Verbindungen: 100 Zyklen
• Maximale Betriebsspannung: 500 V AC/1 min
• Betriebstemperatur: -40 °C bis +105 °C
• Zertifizierung: RoHS

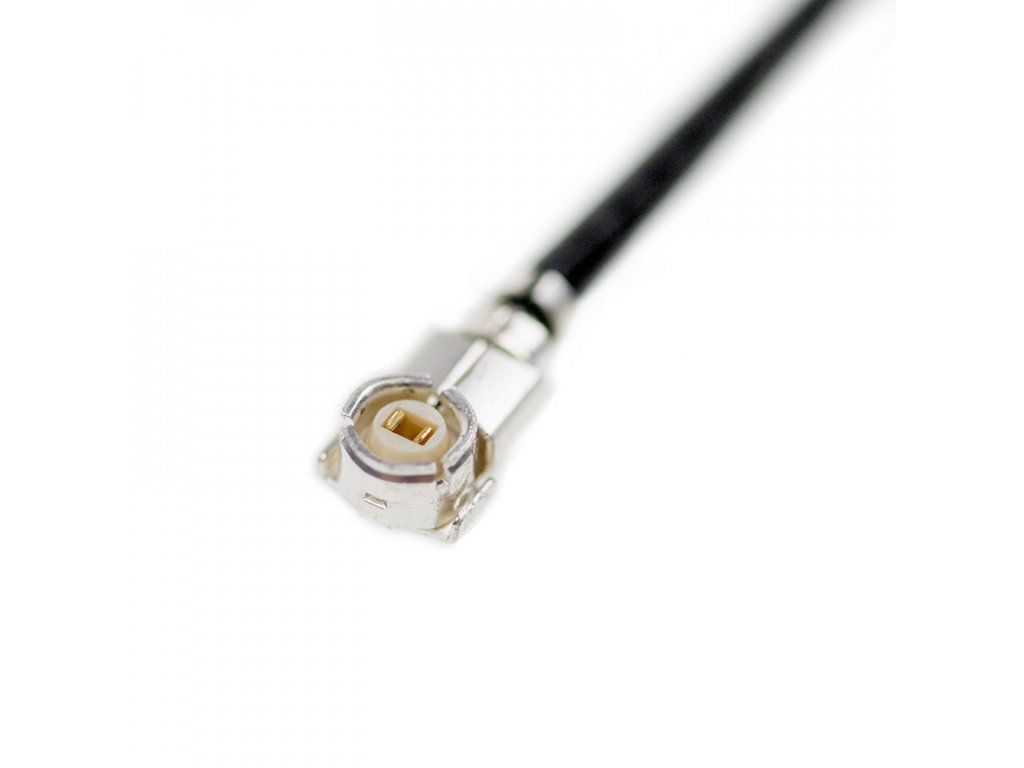

B-Stecker - U.FL-Stecker

Verwendung:

U.FL-Steckverbinder werden in Anwendungen eingesetzt, in denen nur sehr wenig Platz für den Anschluss/die Verbindung von HF-Komponenten vorhanden ist. Der vergoldete Mittelkontakt des U.FL-Steckers verbessert seine Eigenschaften.

Vorteile:

• Geringe Einfügungsdämpfung
• Niedriges VSWR
• Miniaturformat
• Vergoldeter Mittelkontakt

Eigenschaften:

• Frequenzbereich: bis zu 6 GHz
• Wellenwiderstand: 50 ± 2 Ohm
• Isolationswiderstand: 500 MOhm
• MAX. VSWR: <1.4:1 (0-6 GHz)
• Garantierte Anzahl von Verbindungen: 30 Zyklen
• Maximale Betriebsspannung: 200 V AC/1 min
• Betriebstemperatur: -40 °C bis +90 °C
• Gewicht: 72 mg

Koaxialkabel LP 088

Kabel-Eigenschaften:

Das Koaxialkabel LP 088 ist mit Steckern kompatibel, die für einen Kabeldurchmesser von 1,37 mm geeignet sind. Aufgrund seiner Eigenschaften und Größe wird es häufig in Anwendungen eingesetzt, die eine Hochfrequenzübertragung mit Miniatur-Koaxialverbindungen erfordern. Der charakteristische Wellenwiderstand des Kabels beträgt 50 Ω. Es eignet sich für Anwendungen mit HF-Kommunikationsgeräten, auch für elektronische Messgeräte. Es wird am häufigsten für die Erstellung von Kabeladaptern mit Steckern wie U.FL/FAKRA/FME/MHF/MCX/MMC/N/QMA/SMA/SMA-RP/SMB/SMP/TNC und anderen genutzt. Die daraus resultierenden Kabeladapter werden meist zum Anschluss externer Antennen z.B. an zellulare Module oder IoT/NB-IoT/WiFi/GNSS und andere HF-Geräte verwendet.
