    HF Kabeladapter U.FL(f) - U.FL(f), LP-040

    Artikelnummer: AM-45-KAUU10 AM-45-KAUU05 AM-45-KAUU35 AM-45-KAUU40 Variante wählen
    Marke: SECTRON
    AM 45 KAUU40 02
    €1,20 €1,20 €1,20 €3,67 €1,20 €0,99 ohne MwSt. €0,99 ohne MwSt. €0,99 ohne MwSt. €3,03 ohne MwSt. €0,99 ohne MwSt.
    Auf Lager Auf Lager Auf Lager Auf Lager Variante wählen
    Variante

    Der Miniatur HF Antennenadapter (Pigtail) der Reihe U.FL (f)-U.FL (f) mit Kabel der Serie LP-040 und Kabeldurchmesser 0,81 mm. Die Frequenzbereiche sind beim Stecker U.FL 0-6 GHz. Der Adapter ist für den ausgelegt und erreicht sehr niedrige VSWR-Werte, die über den gesamten Betriebsfrequenzbereich unter 1.35:1 liegen. Das Verbinden und Trennen von U.FL-Steckern ist einfach, die Garantie beträgt 30 Zyklen aufgrund der sehr geringen Größe und Stärke des Steckers.

    Detaillierte Informationen

    Detaillierte Produktbeschreibung

    Der Miniatur HF Antennenadapter (Pigtail) der Reihe U.FL (f)-U.FL (f) mit Kabel der Serie LP-040 und Kabeldurchmesser 0,81 mm. Die Frequenzbereiche sind beim Stecker U.FL 0-6 GHz. Der Adapter ist für den ausgelegt und erreicht sehr niedrige VSWR-Werte, die über den gesamten Betriebsfrequenzbereich unter 1.35:1 liegen. Das Verbinden und Trennen von U.FL-Steckern ist einfach, die Garantie beträgt 30 Zyklen aufgrund der sehr geringen Größe und Stärke des Steckers.

    Kabeladapter sind mit Kabellängen von 40 cm, 10 cm, 5 cm und 3,5 cm erhältlich.

    Kabeladapter (Pigtails) werden als Verlängerungen für den Anschluss von z. B. 2G/3G/LTE/Wi-Fi/GPS-Antennen an verschiedene DPS, Module, Mini-PCI-Karten etc. verwendet.

    Parameter:

    • Kabeltyp LP-040
    • Kabel-Außendurchmesser: 0.81 mm
    • Kabellänge: 10 cm (AM-45-KAUU10)
                           40 cm (AM-45-KAUU40)
                           5 cm (AM-45-KAUU05)
                           3.5 cm (AM-45-KAUU35)
    • Stecker A: U.FL (f)-LP-040HF
    • Stecker B: U.FL (f)-LP-040HF
    • Zertifizierung: RoHS

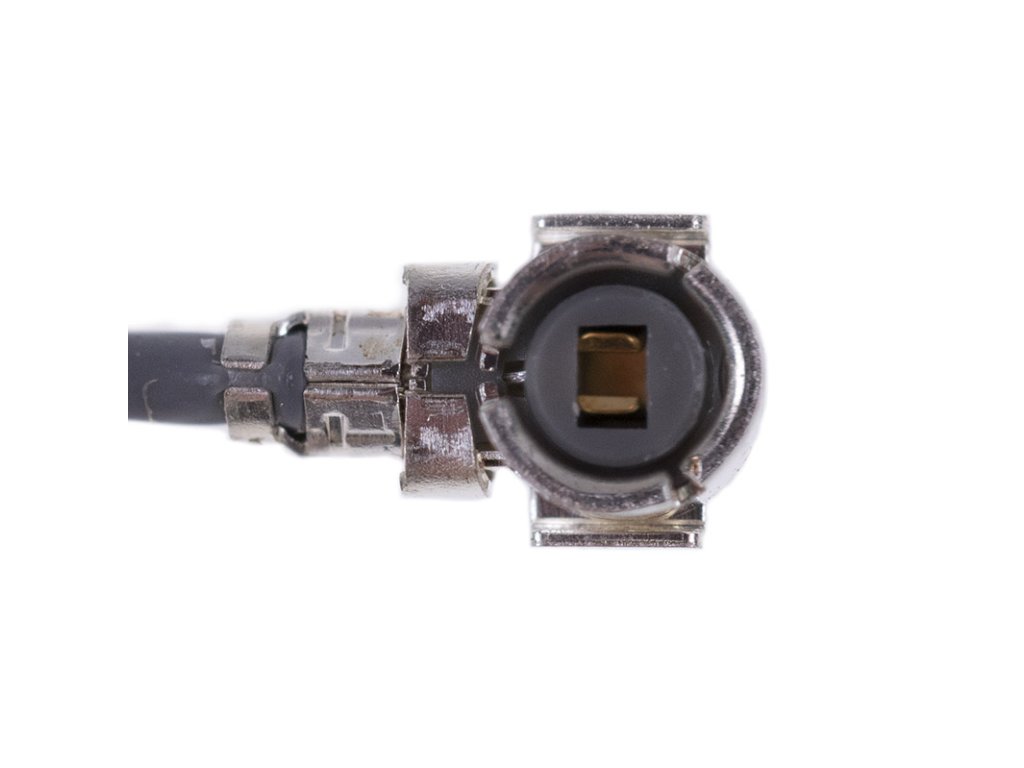

    U.FL-Stecker

    Verwendung:

    U.FL-Steckverbinder werden in Anwendungen eingesetzt, bei denen nur sehr wenig Platz für den Anschluss/die Verbindung von HF-Komponenten vorhanden ist. Der vergoldete Mittelkontakt des U.FL-Steckers verbessert seine Eigenschaften.

    Vorteile:

    • Geringe Einfügungsdämpfung
    • Niedriges VSWR
    • Miniaturformat
    • Vergoldeter Mittelkontakt

    Eigenschaften:

    • Frequenzbereich: bis zu 6 GHz
    • Wellenwiderstand: 50 ± 2 Ohm
    • Isolationswiderstand: 500 MOhm
    • MAX. VSWR: <1.35:1 (0-6 GHz)
    • Garantierte Anzahl von Verbindungen: 30 Zyklen
    • Maximale Betriebsspannung: 200 V AC/1 min
    • Betriebstemperatur: -40 °C bis +90 °C

    Koaxialkabel LP 040

    Kabel-Eigenschaften:

    Das Koaxialkabel LP 040 ist mit Steckern kompatibel, die für einen Kabeldurchmesser von 0,81 mm geeignet sind. Aufgrund seiner Eigenschaften und Größe wird es häufig in Anwendungen eingesetzt, die eine Hochfrequenzübertragung mit Miniatur-Koaxialverbindungen erfordern. Es eignet sich für Anwendungen mit HF-Kommunikationsgeräten, aber auch für elektronische Messgeräte. Es wird am häufigsten zur Herstellung von Kabelreduzierern mit eingebetteten Steckern wie U.FL/SMA/FME/MCX/TNC und anderen verwendet. Die daraus resultierenden Kabelreduzierer werden meist für den Anschluss externer Antennen an z. B. Mobilfunkmodule oder IoT/NB-IoT/WiFi/GNSS und andere HF-Geräte verwendet.

    Wir sind ein tschechischer Hersteller von maßgeschneiderten Kabeladaptern. Nutzen Sie unseren einfachen Konfigurator, um Ihre Anforderungen zu spezifizieren. Sie können sich auch an unsere Vertriebsabteilung wenden, die Sie bei der Wahl des richtigen Steckers und Kabels gerne unterstützt.

    Wir haben die meistverkauften Kabeladapter (Pigtails) auf Lager, schreiben Sie uns oder bestellen Sie über unseren E-Shop.
