Montageantenne 5G/WiFi A1271, 690-5800 MHz, 6 dBi, SMA(m), 195/5m

Detaillierte Produktbeschreibung

Die Montage 5G antenne ist die ideale Lösung für den Empfang von Signalen in den Technologien 5G und WiFi. Die Antenne mit 6 dBi Gewinn arbeitet in den Bändern 690-5800 MHz. Sie ist an die Frequenzen der aufkommenden 5G-Technologie für das Sub-6Ghz-Band angepasst. Die Antenne kann in M2M und auch in IoT-Geräten und IoT-Systemen eingesetzt werden. Im Lieferumfang ist ein 5 m langes .195-Kabel enthalten, das mit einem SMA (m)-Stecker abgeschlossen ist.

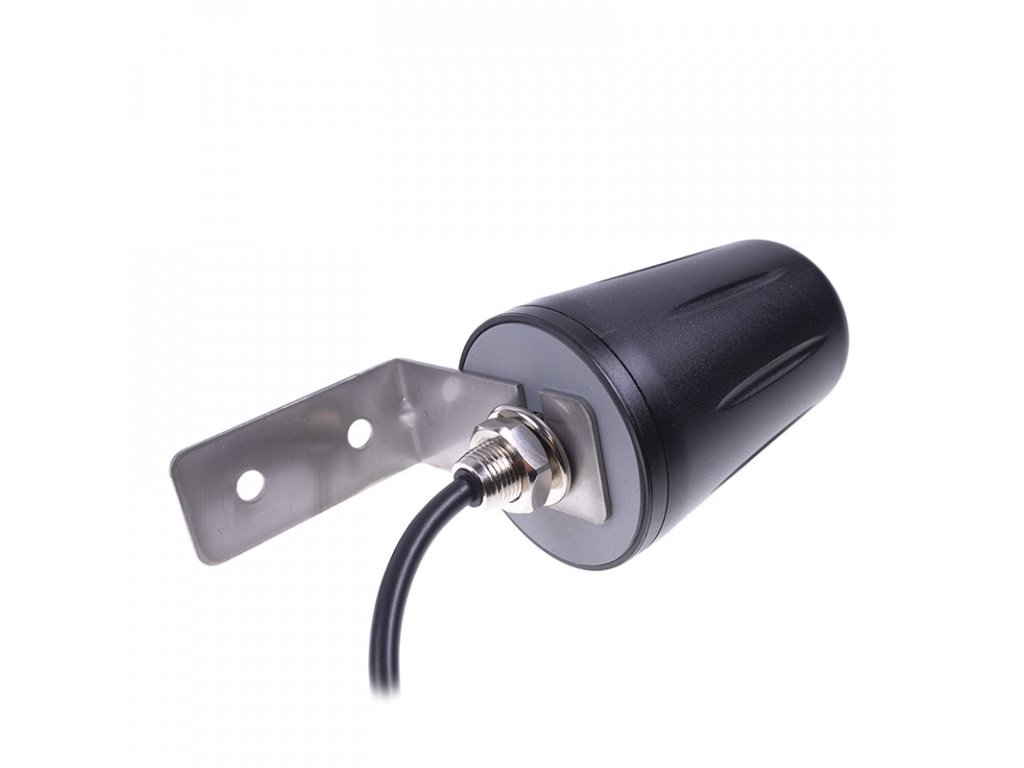

Im Lieferumfang ist eine Halterung enthalten, mit der die 5G Antenne auf der gewünschten Oberfläche montiert werden kann.

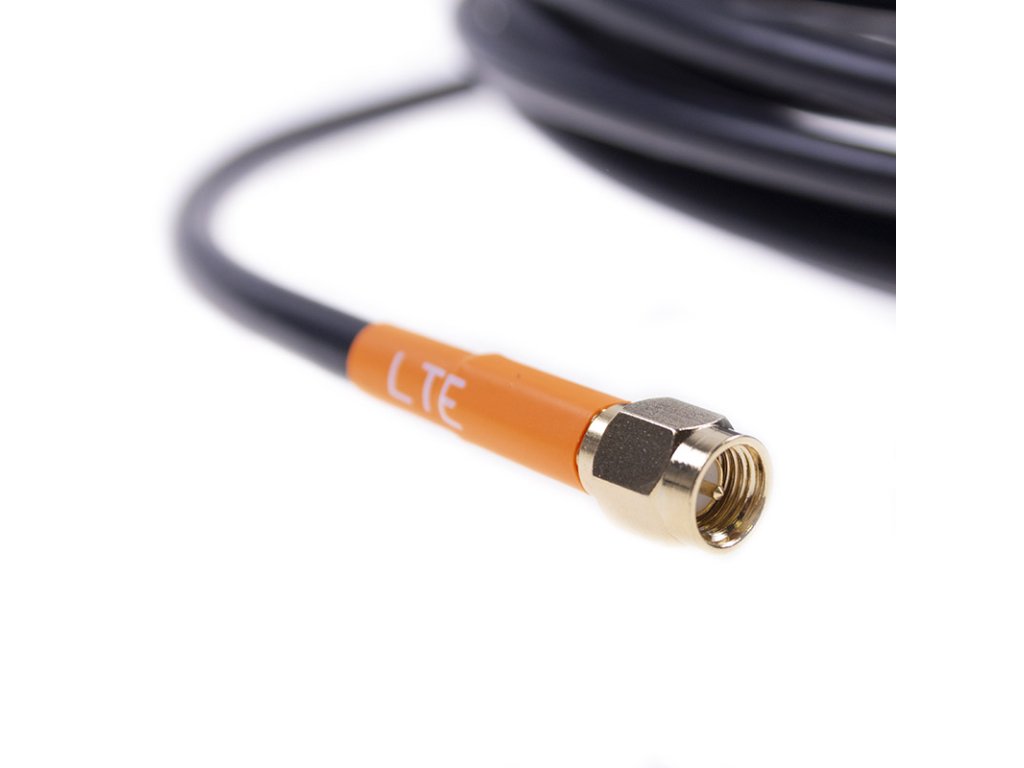

Spezifikation des SMA-Steckers:

Es handelt sich um Hochfrequenz-Steckverbinder mit Schraubanschluss. Der Wellenwiderstand des Steckers beträgt 50 Ohm und der Arbeitsfrequenzbereich liegt bei bis zu 18 GHz. Es gibt zwei Arten von SMA-Steckern, nämlich SMA und RP-SMA. Die meisten aktuellen Mobilfunk-Router sind mit SMA-Steckern für den Anschluss von Wi-Fi/2G/3G/LTE/GPS-Antennen mit Antennenabschluss ausgestattet. Sie werden auch als Standardsteckverbinder in der HF-Messtechnik verwendet. Sie zeichnen sich durch hohe Zuverlässigkeit, Langlebigkeit, hohe mechanische Stabilität und optimale elektrische Eigenschaften aus.

Spezifikation des Kabels 195:

Das Koaxialkabel .195 ist mit Steckverbindern kompatibel, die für einen Kabelaußendurchmesser von 4,95 mm geeignet sind. Es wird hauptsächlich für den Frequenzbereich 0-6 GHz verwendet. Der Wellenwiderstand beträgt 50 Ω. Die gängigsten Kabel dieser Art haben einen Temperaturbereich von -40 °C bis + 85 °C. Der Verkürzungsfaktor ist mit 0,79 festgelegt. .195-Kabel werden beispielsweise in der Messtechnik, der drahtlosen Kommunikation, der Automobilindustrie sowie für VHF- und UHF-Anwendungen verwendet. Häufig werden sie zum Erstellen von Kabelreduzierungen mit Steckverbindern BNC/N/SMA/TNC u. a. verwendet. Ebenfalls sind speziell angepasste Arten von .195-Kabeln für den Außenbereich, die UV-beständig und für den Einsatz unter extremen Bedingungen geeignet sind, verfügbar. Sie werden aus verschiedenen Materialien und in unterschiedlichen Qualitäten hergestellt.
