Montageantenne LTE Manhole R57, 4 dBi, SMA(m), RG58/3m

Detaillierte Produktbeschreibung

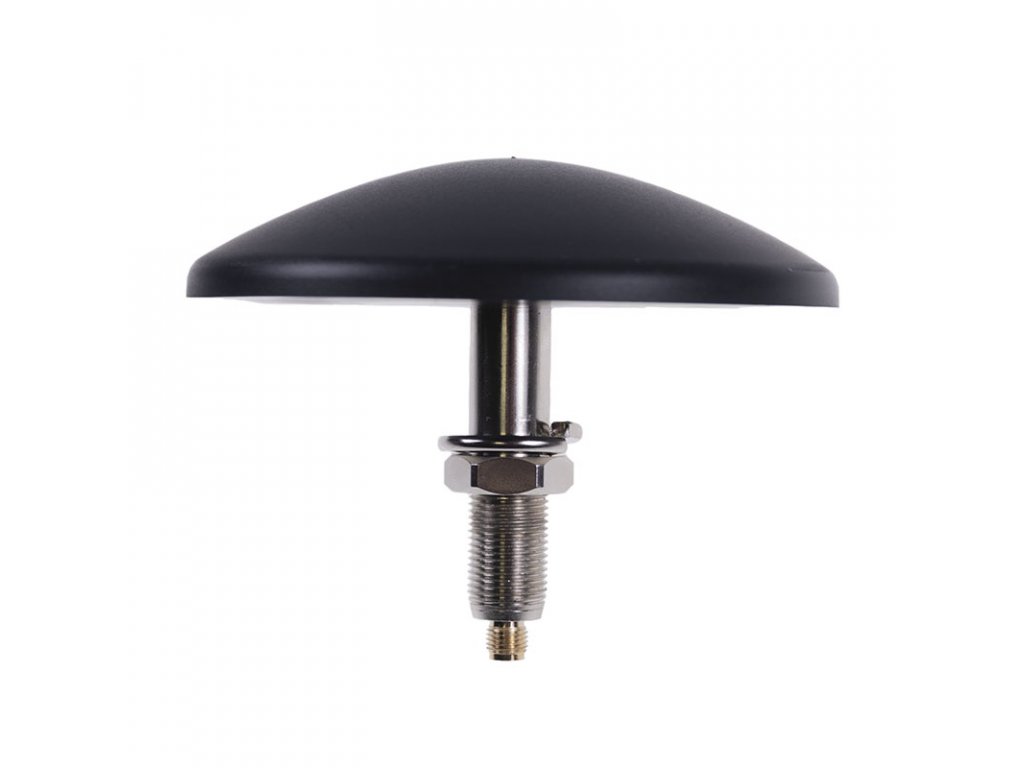

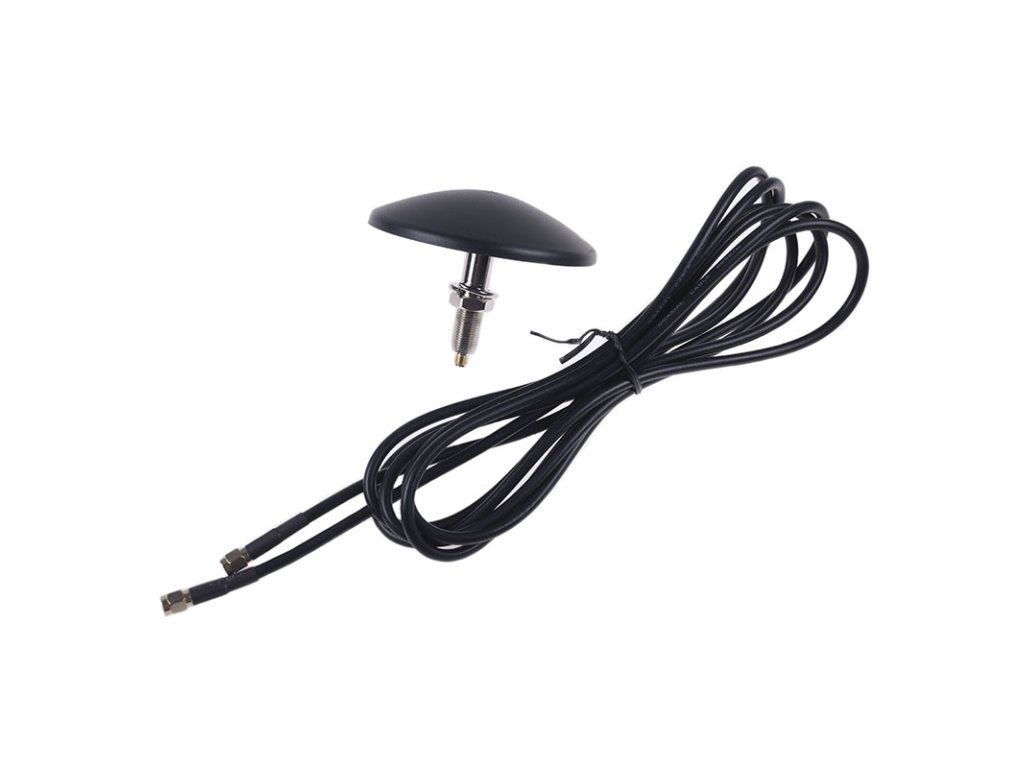

Direktionale Montageantenne für den Empfang/Sendung von Signalen in GSM/UMTS/LTE/WiFi-Netzen. Sie arbeitet in den Bändern 700-960/1710-2170-2700 MHz und wird für den Anschluss an Mobilfunkrouter/Modems/Terminals verwendet. Die Antenne enthält ein abnehmbares 3 m langes RG58-Kabel, das über einen SMA(m)-Stecker an die Antenne angeschlossen werden kann.

Spezialeinsatz - Antenne für Schachtabdeckung

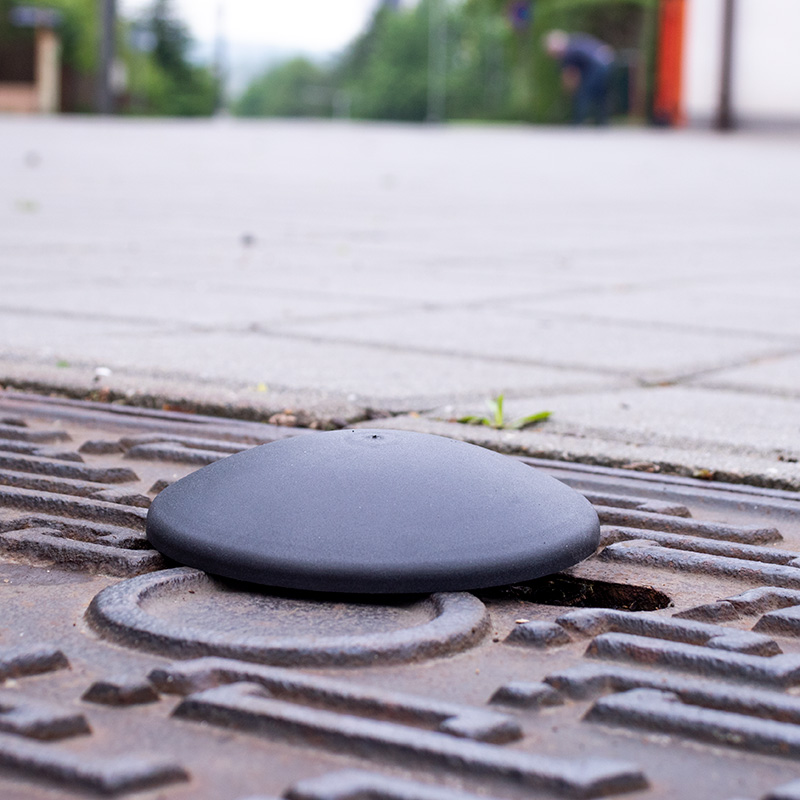

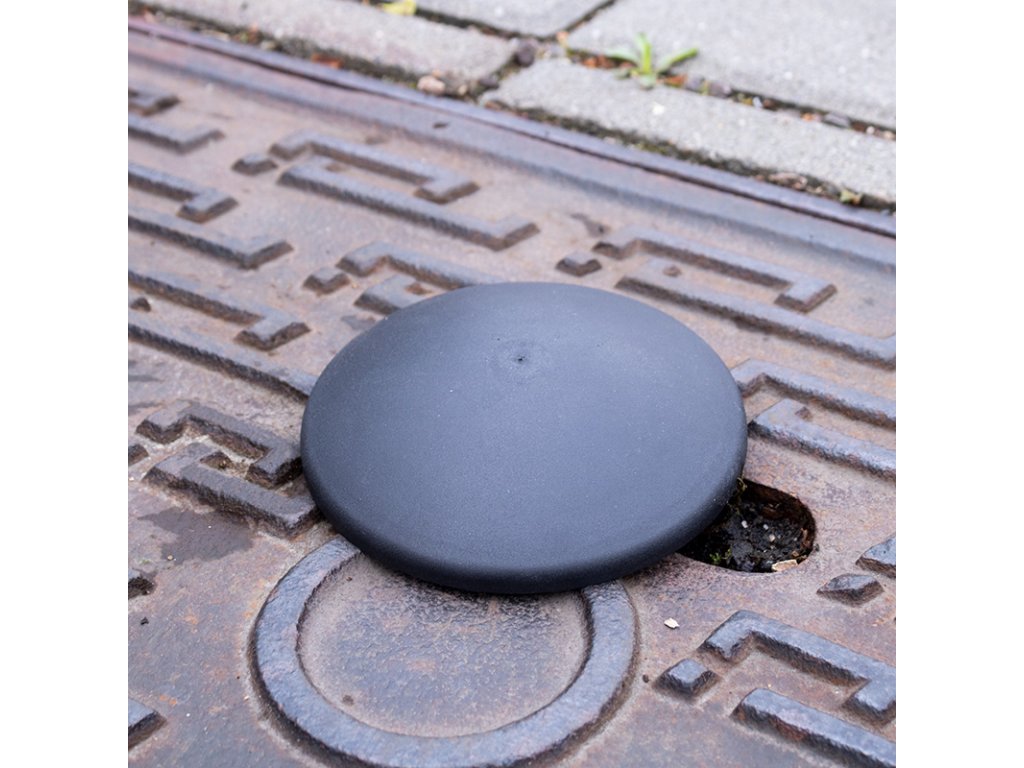

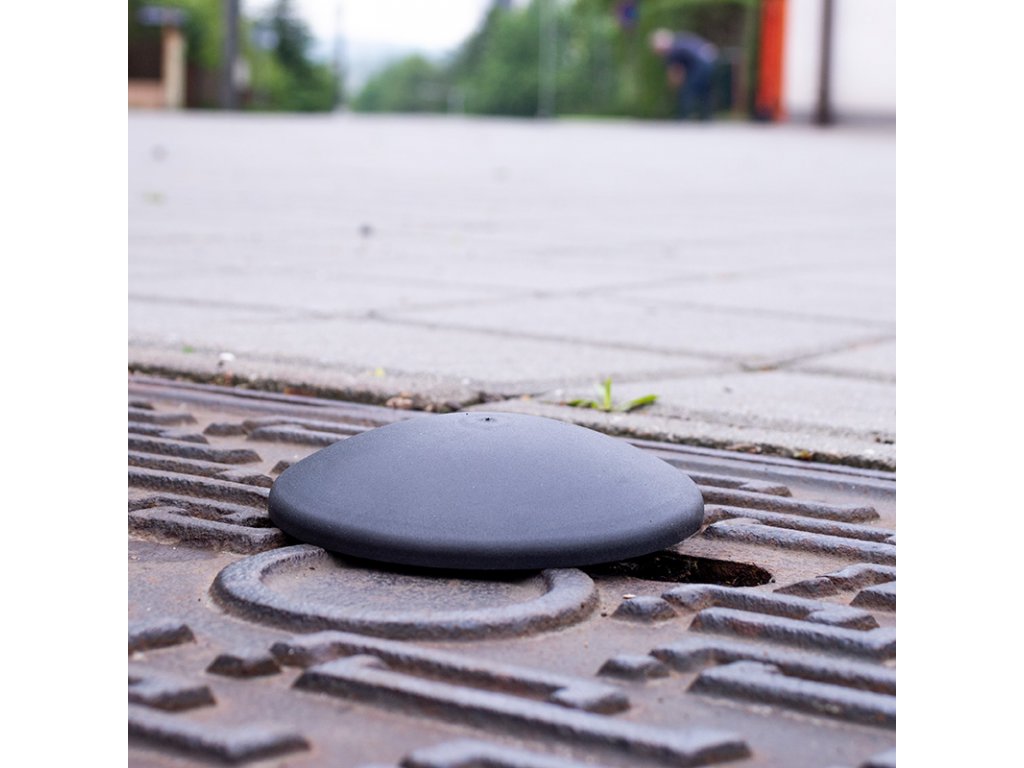

Diese Antenne eignet sich aufgrund ihrer Eigenschaften besonders gut für die Installation in der Fahrbahn. Die Antenne ist aus TRP (thermoplastischem Gummi) gefertigt. Die Antenne ist daher sehr haltbar und kann von einem Fahrzeug überfahren werden. Die Antenne wird verwendet, wenn das Signal aus unterirdischen Bereichen wie Abwasserkanälen, unterirdischen Gewölben usw. ausgegeben werden soll. Ein konkretes Anwendungsbeispiel ist die automatische Ablesung von Wasserzählern, die sich in extremen Lagen ohne Signal befinden. Die Antenne wird in der Luke platziert und ist somit bündig mit dem Boden. Das Antennenanschlusskabel wird mit einem SMA-Stecker unter dem Boden verschraubt.

Spezifikation des SMA-Steckers:

Es handelt sich um Hochfrequenz-Steckverbinder mit Schraubanschluss. Der Wellenwiderstand des Steckers beträgt 50 Ohm und der Arbeitsfrequenzbereich liegt bei bis zu 18 GHz. Es gibt zwei Arten von SMA-Steckern, nämlich SMA und RP-SMA. Die meisten aktuellen Mobilfunk-Router sind mit SMA-Steckern für den Anschluss von Wi-Fi/2G/3G/LTE/GPS-Antennen mit Antennenabschluss ausgestattet. Sie werden auch als Standardsteckverbinder in der HF-Messtechnik verwendet. Sie zeichnen sich durch hohe Zuverlässigkeit, Langlebigkeit, hohe mechanische Stabilität und optimale elektrische Eigenschaften aus.

Spezifikation des Kabels RG58:

Das mit RG58 gekennzeichnete Koaxialkabel ist mit Steckverbindern kompatibel, die für einen Kabelaußendurchmesser von 5 mm geeignet sind. Es wird hauptsächlich für den Frequenzbereich 0-1 GHz verwendet, es kann auch bei höheren Frequenzen verwendet werden, jedoch bei einer höheren Dämpfung. Der Wellenwiderstand des Kabels beträgt 50 Ω. Der Verkürzungsfaktor ist mit 0,66 festgelegt. Die gängigsten Kabel dieser Art haben einen Temperaturbereich von -20 bis 75 °C. Dieses Kabel ist für externe WiFi/GPS/GSM-Antennen geeignet. Es wird auch häufig zum Erstellen von Kabelreduzierungen mit Steckverbindern wie BNC/FAKRA/FME/N/SMA/TNC u. a. verwendet. Ebenfalls sind speziell angepasste Arten von RG58-Kabeln für den Außenbereich, die UV-beständig und für den Einsatz unter extremen Bedingungen geeignet sind, verfügbar. Sie werden aus verschiedenen Materialien und in unterschiedlichen Qualitäten hergestellt.
